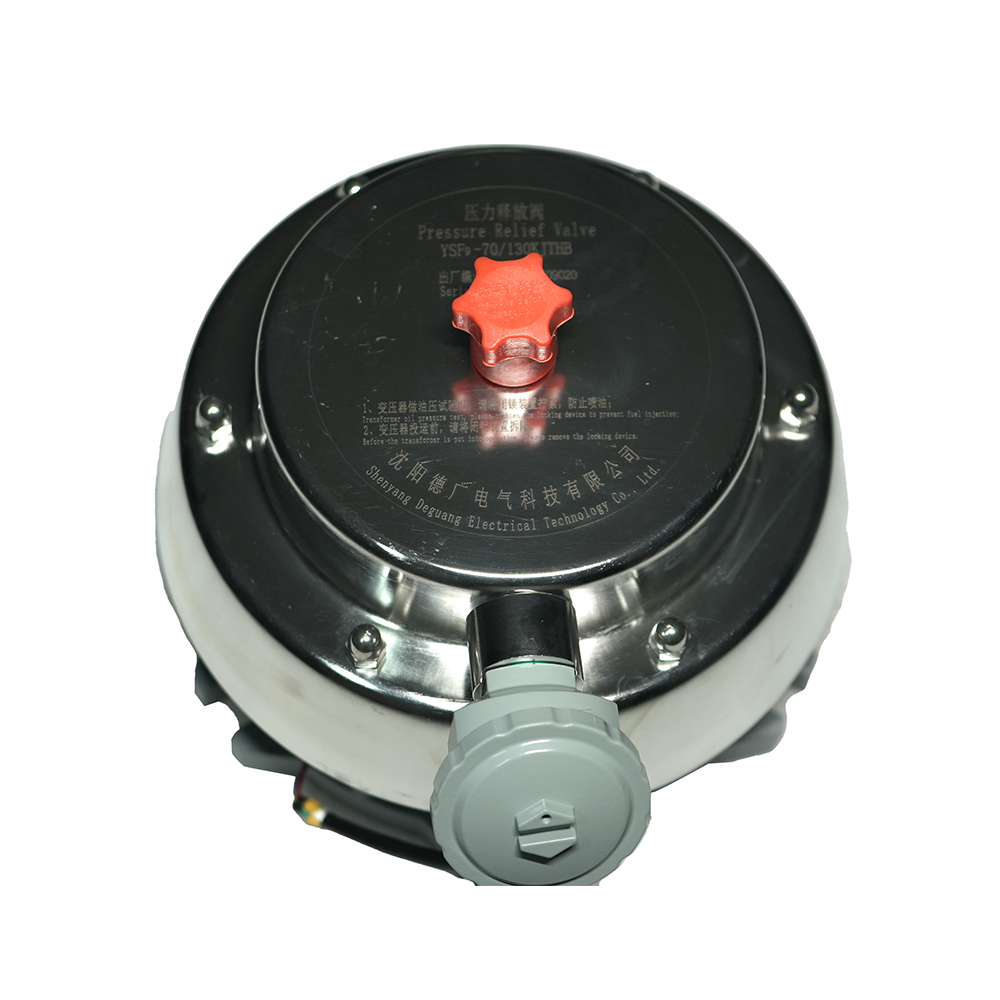

YSF9-80、YSF9-130系列压力释放阀

YSF9-80、YSF9-130系列壓力釋放閥

YSF9-80、YSF9-130系列压力释放阀，主要适用于大型油浸式电力变压器、电力电容器、电抗器等设备油箱内部压力超压时的压力释放。除带常规电气报警信号外，还可增设计算机用电气报警信号功能，即可实现双路电气信号输出，且各自独立分别引出，用户可在订购产品时根据需要选取。

YSF9-80、YSF9-130系列壓力釋放閥，主要適用於大型油浸式電力變壓器、電力電容器、電抗器等設備油箱內部壓力超壓時的壓力釋放。除帶常規電氣報警信號外，還可增設計算機用電氣報警信號功能，即可實現雙路電氣信號輸出，且各自獨立分別引出，用戶可在訂購產品時根據需要選取。

1. 安装位置：油箱盖上、升高座上或油箱上部侧壁上。

2. 环境温度：-30℃～+70℃（可根据用户需求定制最高可支持 -45℃～+70℃），工作环境要求：-30℃～+115℃（可根据用户需求定制最高可支持 -45℃～+115℃）。

3. 相对湿度：+20℃时，不大于 95%。

4. 防护等级：IP55（可根据用户需求定制）。适用范围：海拔 0～4000m。

5. 工频耐压：常开接点 2000V/min，常闭接点或单刀双掷接点：相间 1000V/min，对地 2000V/min。

6. 绝缘性能：常开接点 2500V，1000MΩ，常闭接点或单刀双掷接点：相间 1000V，500MΩ，对地 2500V，1000MΩ。

1. 安裝位置：油箱蓋上、升高座上或油箱上部側壁上。

2. 環境溫度：-30℃～+70℃（可根據用戶需求定製最高可支持 -45℃～+70℃），工作環境要求：-30℃～+115℃（可根據用戶需求定製最高可支持 -45℃～+115℃）。

3. 相對濕度：+20℃時，不大於 95%。

4. 防護等級：IP55（可根據用戶需求定製）。適用範圍：海拔 0～4000m。

5. 工頻耐壓：常開接點 2000V/min，常閉接點或單刀雙擲接點：相間 1000V/min，對地 2000V/min。

6. 絕緣性能：常開接點 2500V，1000MΩ，常閉接點或單刀雙擲接點：相間 1000V，500MΩ，對地 2500V，1000MΩ。

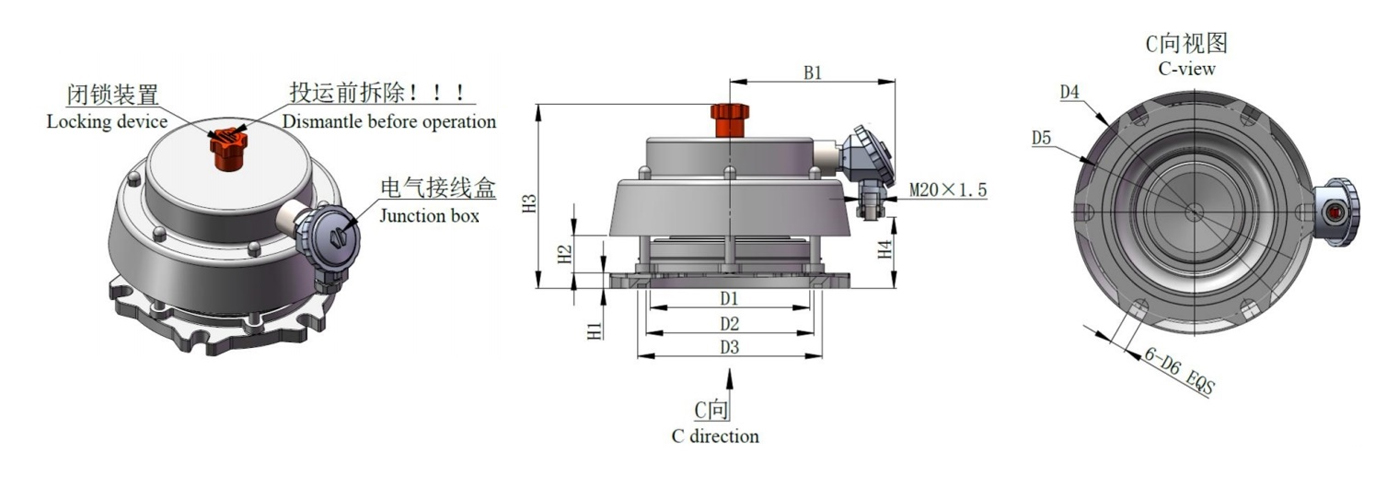

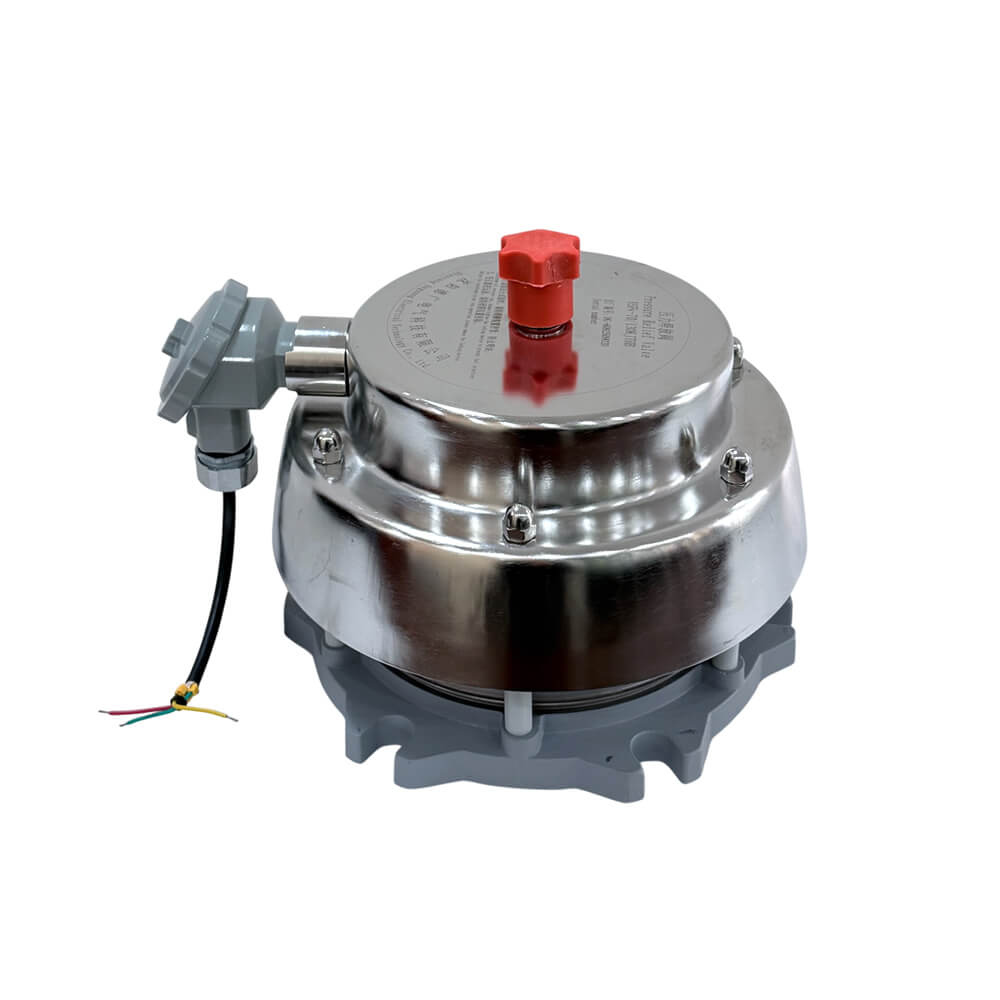

1. 喷油口径为 Ф80、Ф130 带电气信号不带定向喷油，螺栓联接压力释放阀见下方图片和表格：

YSF9型不带定向喷油压力释放阀外形图

规格	D1	D2	D3	D4	D5	D6	H1	H2	H3	H4	B1
YSF9-XX/80 (S)KJTHB	122	132	151	200	170	14	16	40	200	70	162
YSF9-XX/130 (S)KJTHB	172	188	208	260	235	18	17	55	215	85	180

2. 喷油口径为 Ф80、Ф130 带电气信号且带定向喷油，螺栓联接压力释放阀见下方图片和表格：

YSF9 型定向喷油压力释放阀外形图

规格	D1	D2	D3	D4	D5	D6	D7	D8	H1	H2	H3	H4	H5	B1	B2
YSF9-XX/80 (S)KJTHB	122	132	151	144	100	170	200	14	15	33	113	265	105	162	140
YSF9-XX/130 (S)KJTHB	180	188	208	200	148	235	260	18	16	33	131	288	120	180	175

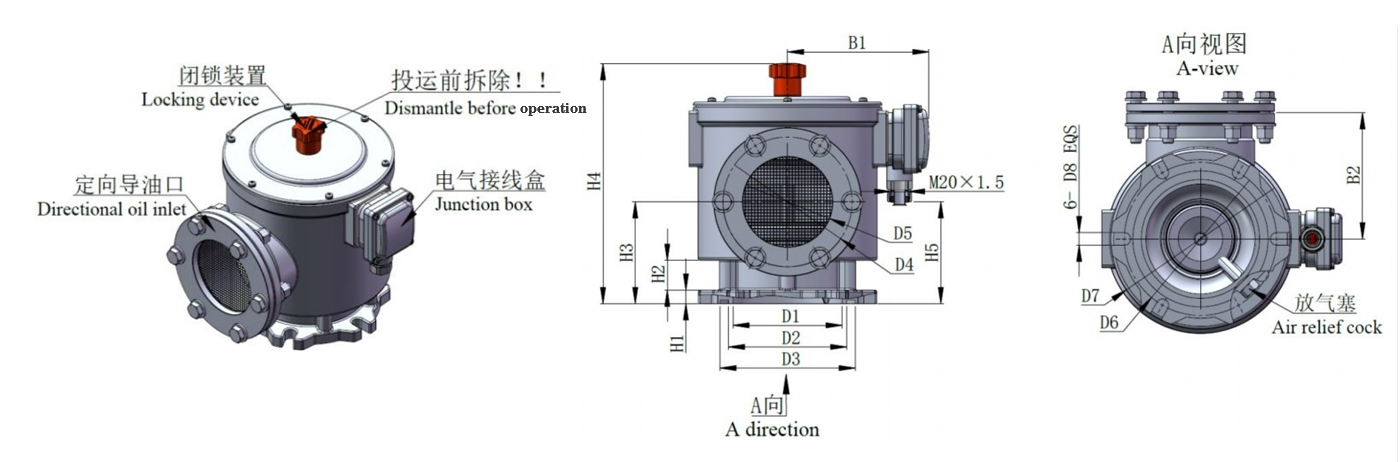

3. 喷油口径为 Ф80、Ф130 带电气信号且带定向喷油，螺栓联接压力释放阀(8 孔)见下方图片和表格：

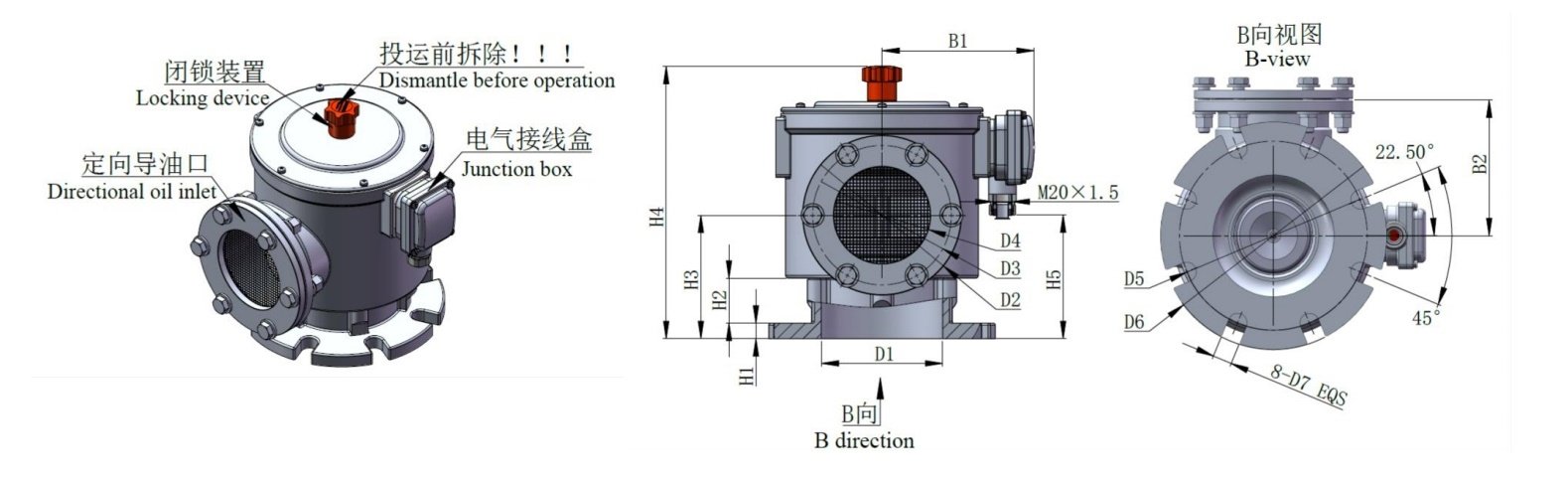

YSF10 型定向喷油压力释放阀外形图

规格	D1	D2	D3	D4	D5	D6	D7	H1	H2	H3	H4	H5	B1	B2
YSF9-XX/80 (S)KJTHB	126	165	144	100	195	235	20	16	45	125	285	120	160	140
YSF9-XX/130 (S)KJTHB	166	225	200	148	240	280	24	17	45	145	307	130	186	175

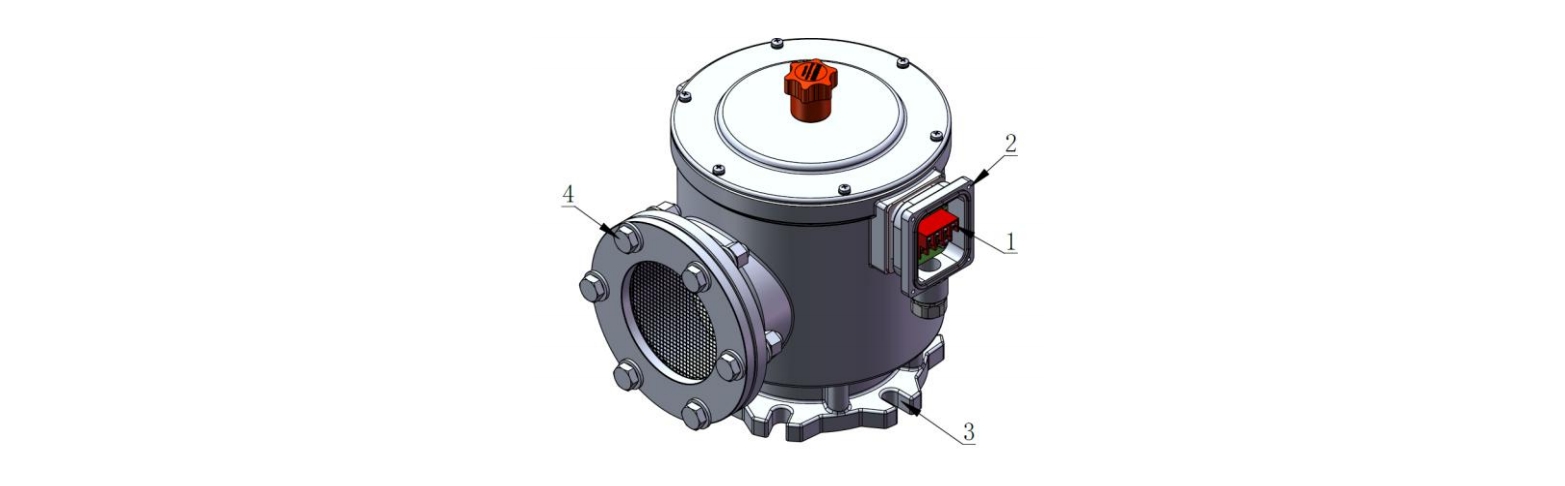

扭矩参考表

序号	装配位置		螺纹规格	推荐扭矩	装配工具规格		备注
1	接线端子		M3	0.5～1Nm		PH2	建议手动安装
2	接线盒盖		M4	1.5～2Nm		PH2	建议手动安装
3	法兰安装孔	YSF9-80	M12 螺栓	35～40Nm		19mm
		YSF9-130	M16 螺栓	65～75Nm		24mm
		YSF10-80	M16 螺栓	65～75Nm		24mm
		YSF10-130	M20 螺栓	120～135 Nm		30mm
4	定向导油口		M10	18～22Nm		17mm

本产品提供多种颜色选择，具体描述如下：

色卡编号	颜色	可选性
RAL7038	玛瑙灰	默认
RAL7042	交通灰	可选
RAL7035	浅灰色	可选
