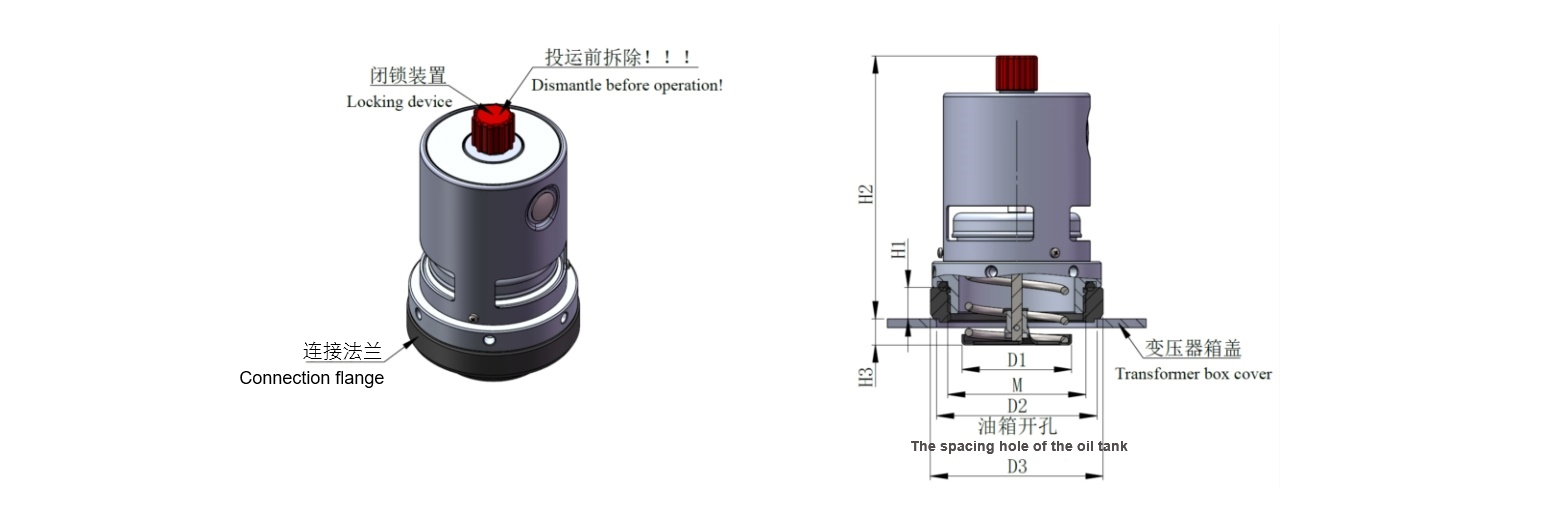

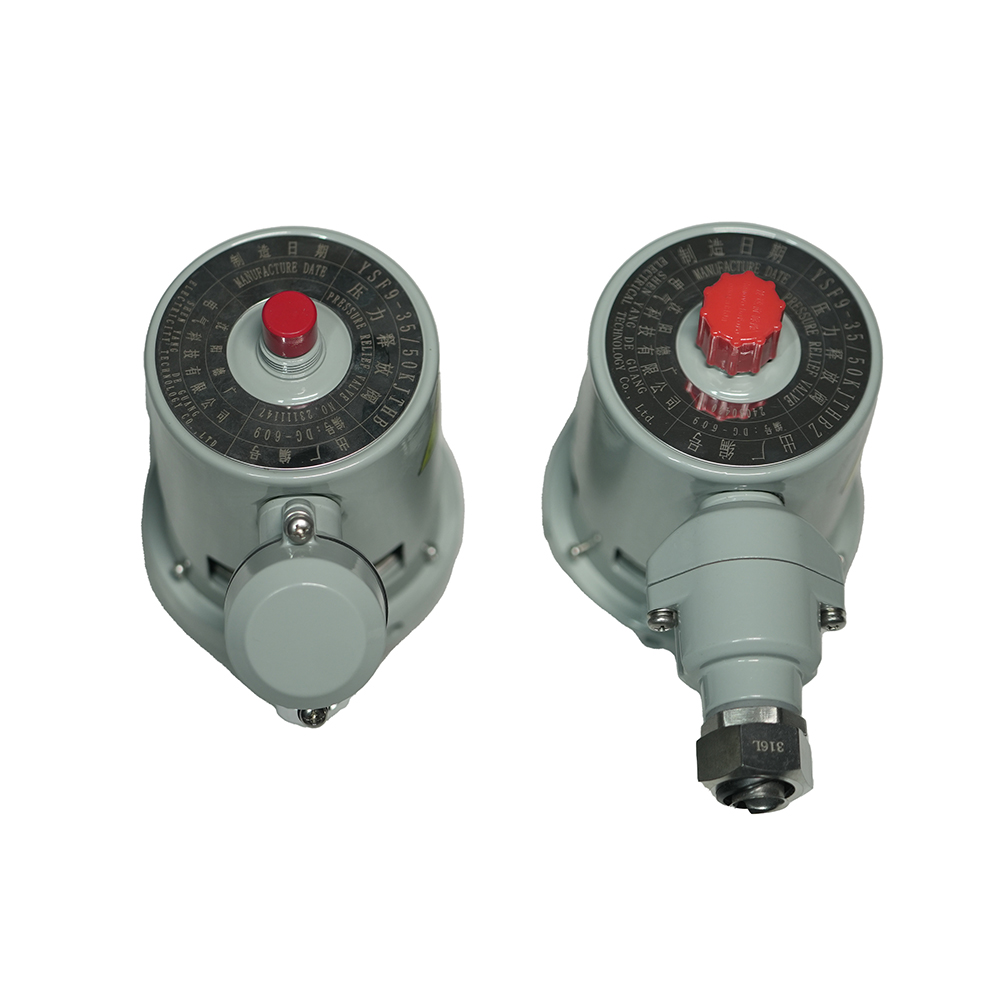

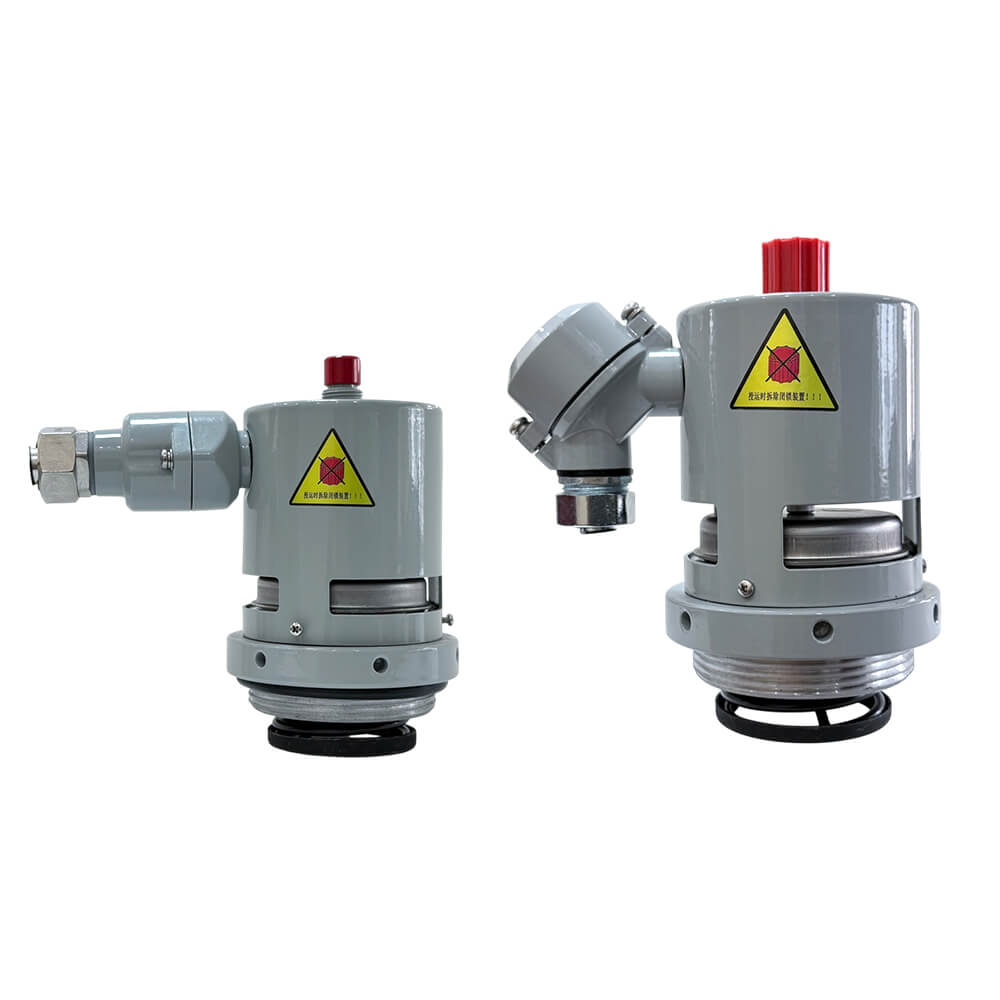

1. 25、50 压力释放阀（螺纹连接，带机械报警型）见下方图片和表格：





产品型号	口径	D1	D2	D3	H1	H2	H3	M
YSF9(/6)-XX/25JTHB	Φ25	Φ17.5	Φ55/(Φ40)	Φ60	15	128	11	M38×2
YSF9(/6)-XX/25JTHB	Φ25	Φ17.5	Φ55	Φ62	16	136	11	M48×3
YSF9(/6)-XX/50JTHB	Φ50	Φ64	Φ93/(Φ70)	Φ100	18/(33)	155/(170)	13/(-9)	M80×3

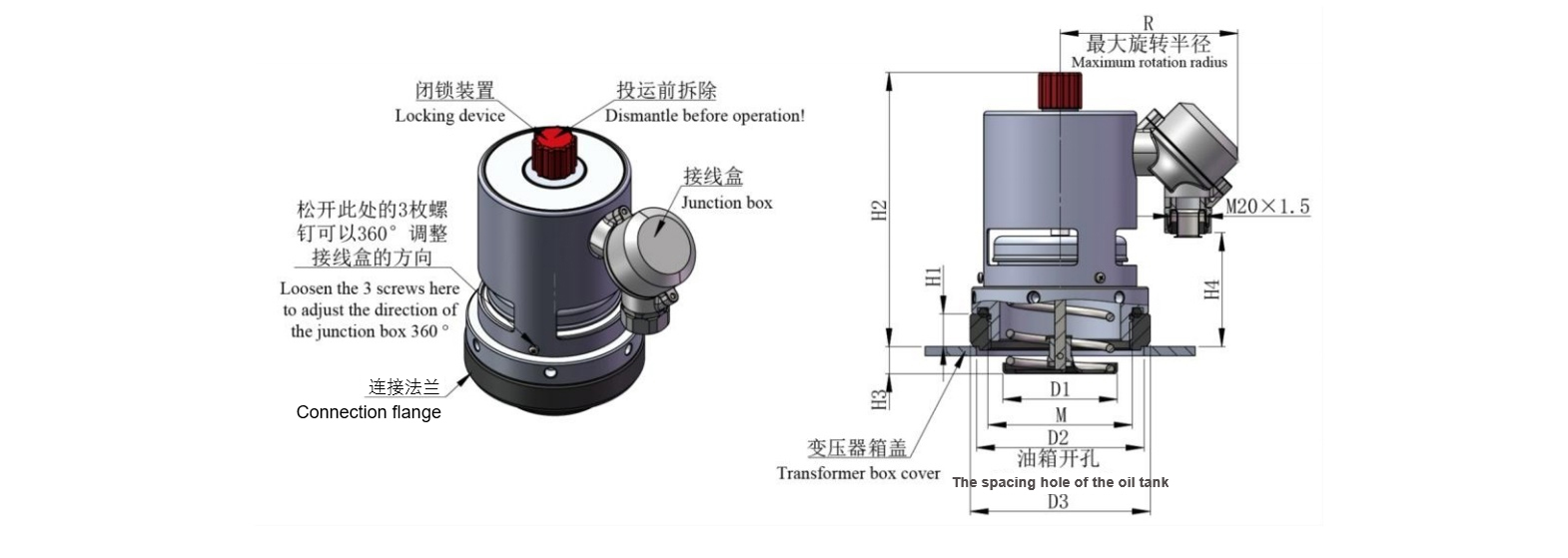

2. 25K、50K 压力释放阀（螺纹连接，带电气信号，竖直出线，带机械报警）见下方图片和表格：





产品型号	口径	D1	D2	D3	H1	H2	H3	H4	R	M
YSF9(/6)-XX/25(S)KJTHB	Φ25	Φ17.5	Φ55/(Φ40)	Φ60	15	128	11	30	85	M38×2
YSF9(/6)-XX/25(S)KJTHB	Φ25	Φ17.5	Φ55	Φ62	16	138	11	38	85	M48×3
YSF9(/6)-XX/50(S)KJTHB	Φ50	Φ64	Φ93/(Φ70)	Φ100	18/(33)	155/(170)	13/(-9)	50(65)	100	M80×3

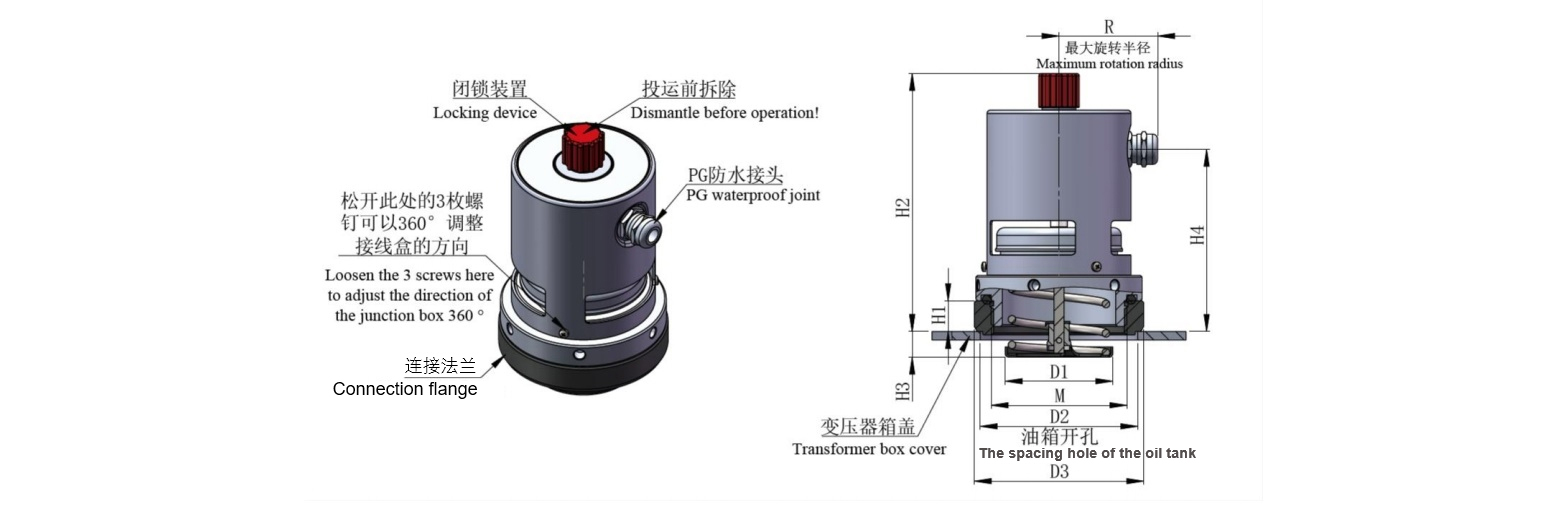

3. 25K、50K 压力释放阀（螺纹连接，带电气信号，PG 防水接头，带机械报警）见下方图片和表格：





产品型号	口径	D1	D2	D3	H1	H2	H3	H4	R	M
YSF9(/6)-XX/25(S)KJTHB	Φ25	Φ17.5	Φ55/(Φ40)	Φ60	15	128	11	86	48	M38×2
YSF9(/6)-XX/25(S)KJTHB	Φ25	Φ17.5	Φ55	Φ62	16	138	11	94	48	M48×3
YSF9(/6)-XX/50(S)KJTHB	Φ50	Φ64	Φ93/(Φ70)	Φ100	18/(33)	155/(170)	13/(-9)	107(122)	60	M80×3





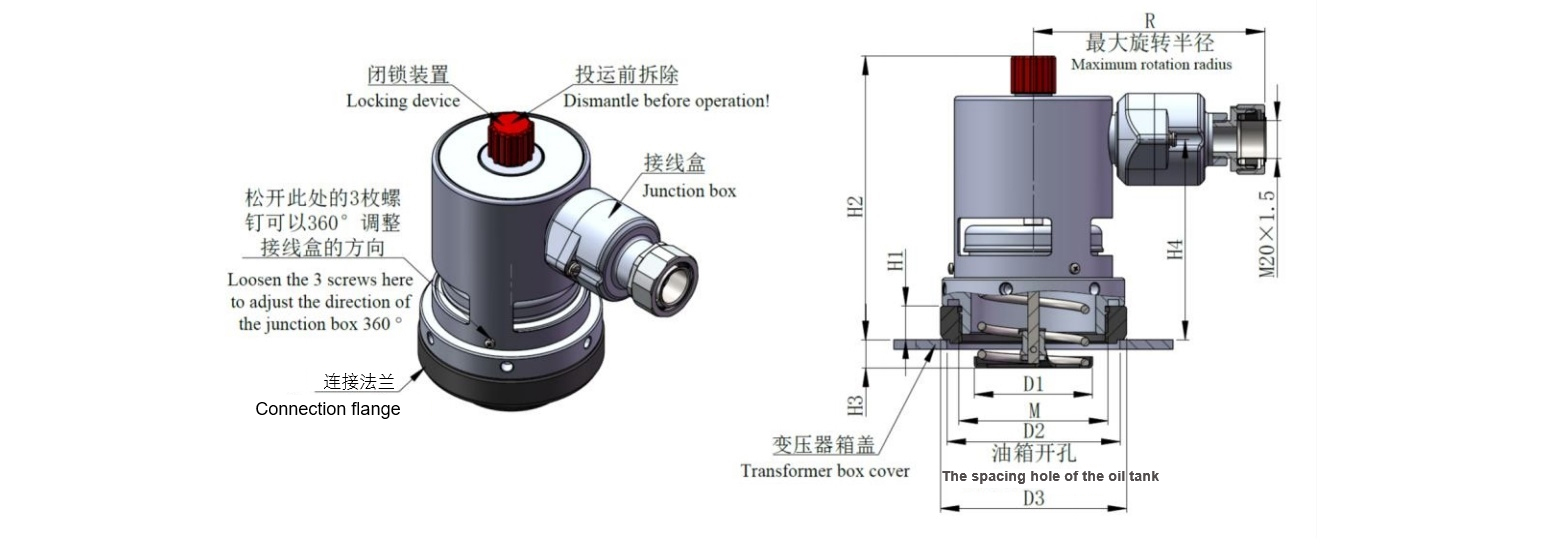

4. 25K、50K 压力释放阀（螺纹连接，带电气信号，水平出线，带机械报警）见下方图片和表格：





产品型号	口径	D1	D2	D3	H1	H2	H3	H4	R	M
YSF9(/6)-XX/25(S)KJTHB	Φ25	Φ17.5	Φ55/(Φ40)	Φ60	15	128	11	86	117	M38×2
YSF9(/6)-XX/25(S)KJTHB	Φ25	Φ17.5	Φ55	Φ62	16	138	11	94	117	M48×3
YSF9(/6)-XX/50(S)KJTHB	Φ50	Φ64	Φ93/(Φ70)	Φ100	18/(33)	155/(170)	13/(-9)	107(122)	132	M80×3

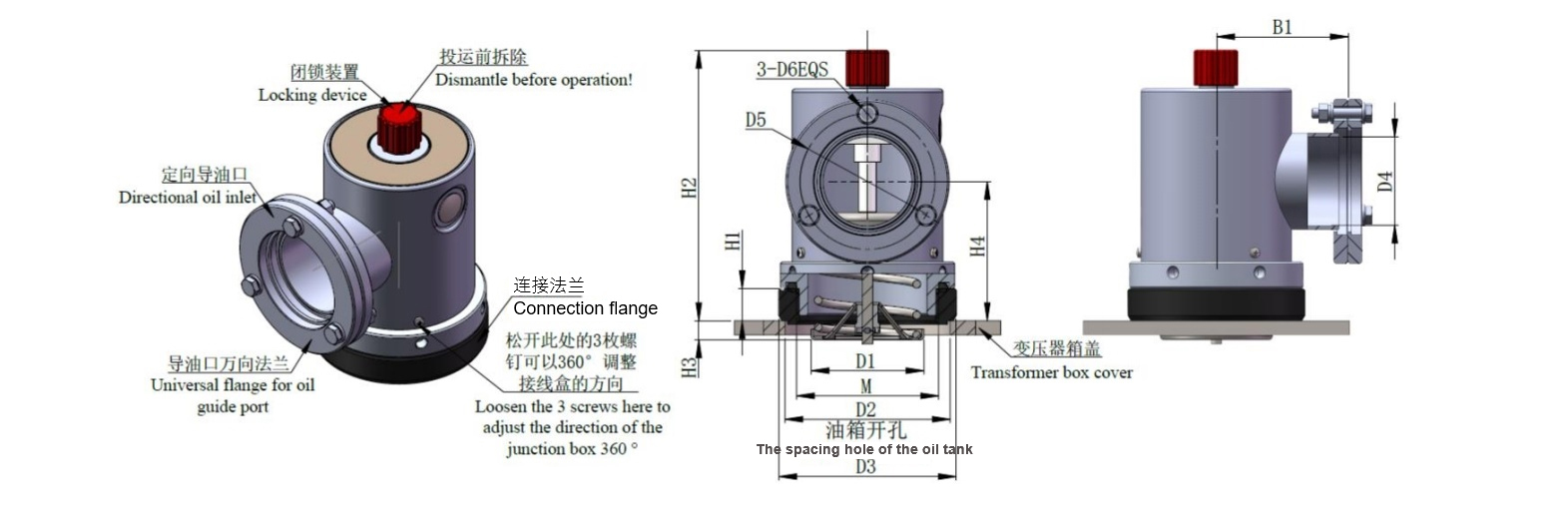

5. 口径为 25D、50D 压力释放阀（螺纹连接，带定向喷油,带机械报警型）见下方图片和表格：





产品型号

口径

D1

D2

D3

D4

D5

D6

B1

H1

H2

H3

H4

M

定向口螺栓数量×规格

YSF9-XX/ 25DJTHB

Φ25

Φ17.5

Φ55/(Φ40)

Φ60

Φ32

Φ55

Φ8

57

15

128

11

55

M38×2

3×M6-30

YSF9-XX/ 25DJTHB

Φ25

Φ17.5

Φ55

Φ62

Φ32

Φ55

Φ8

57

16

138

11

63

M48×3

3×M6-30

YSF9-XX/ 50DJTHB

Φ50

Φ64

Φ93/(Φ70)

Φ100

Φ50

Φ75

Φ8

75

18/(33)

155/(170)

13/(-9)

79/(94)

M80×3

3×M6-35





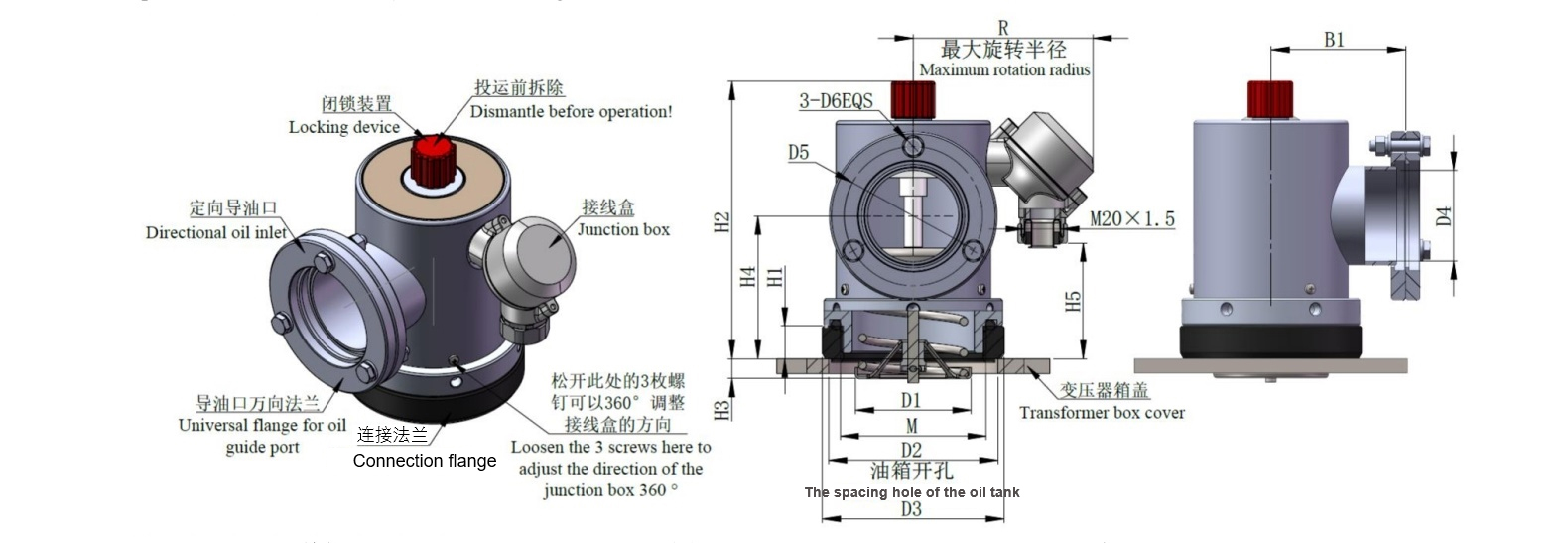

6. 口径为 25D、50D 压力释放阀（螺纹连接，带定向喷油，带电气信号，竖直出线，带机械报警）见下方图片和表格：





产品型号

口径

D1

D2

D3

D4

D5

D6

B1

H1

H2

H3

H4

H5

M

定向口螺栓数量×规格

YSF9-XX/ 25D(S)KJTHB

Φ25

Φ17.5

Φ55/(Φ40)

Φ60

Φ32

Φ55

Φ8

57

15

128

11

55

30

M38×2

3×M6-30

YSF9-XX/ 25D(S)KJTHB

Φ25

Φ17.5

Φ55

Φ62

Φ32

Φ55

Φ8

57

16

138

11

63

38

M48×3

3×M6-30

YSF9-XX/ 50D(S)KJTHB

Φ50

Φ64

Φ93/(Φ70)

Φ100

Φ50

Φ75

Φ8

75

18/(33)

155/(170)

13/(-9)

79/(94)

50/65

M80×3

3×M6-35





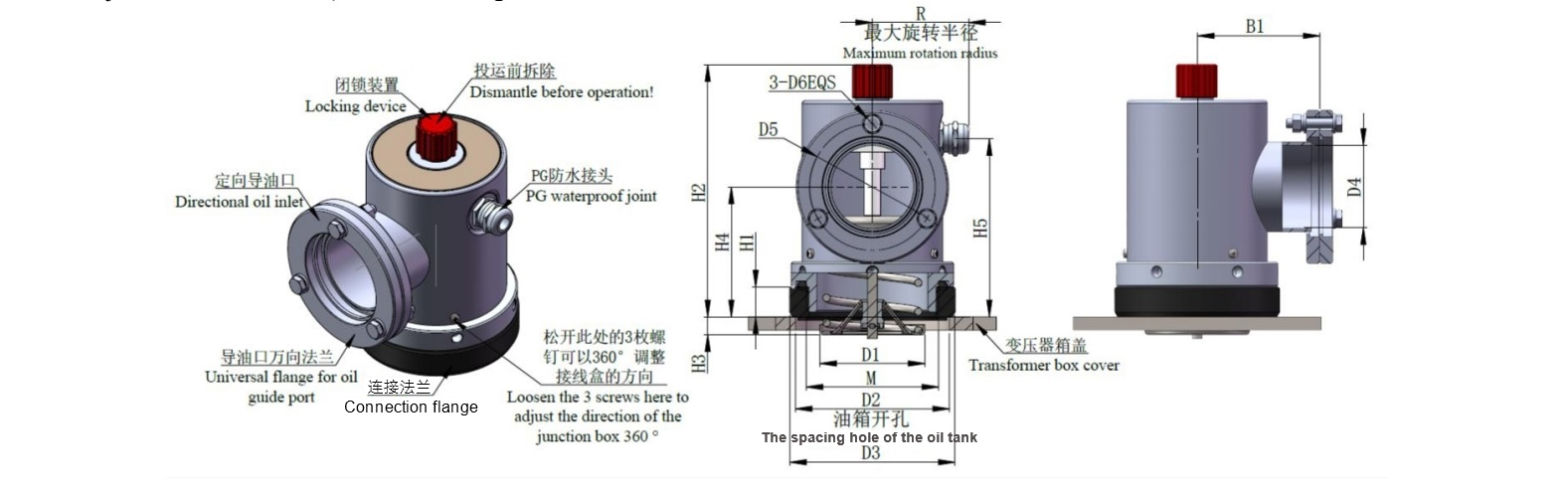

7. 口径为 25D、50D 压力释放阀（螺纹连接，带定向喷油，带电气信号，PG 防水接头，带机械报警）见下方图片和表格：





产品型号

口径

D1

D2

D3

D4

D5

D6

B1

R

H1

H2

H3

H4

H5

M

定向口螺栓数量×规格

YSF9-XX/ 25D(S)KJTHB

Φ25

Φ17.5

Φ55/(Φ40)

Φ60

Φ32

Φ55

Φ8

57

48

15

128

11

55

86

M38×2

3×M6-30

YSF9-XX/ 25D(S)KJTHB

Φ25

Φ17.5

Φ55

Φ62

Φ32

Φ55

Φ8

57

48

16

138

11

63

94

M48×3

3×M6-30

YSF9-XX/ 50D(S)KJTHB

Φ50

Φ64

Φ93/(Φ70)

Φ100

Φ50

Φ75

Φ8

75

60

18/(33)

155/(170)

13/(-9)

79/(94)

107/(122)

M80×3

3×M6-35





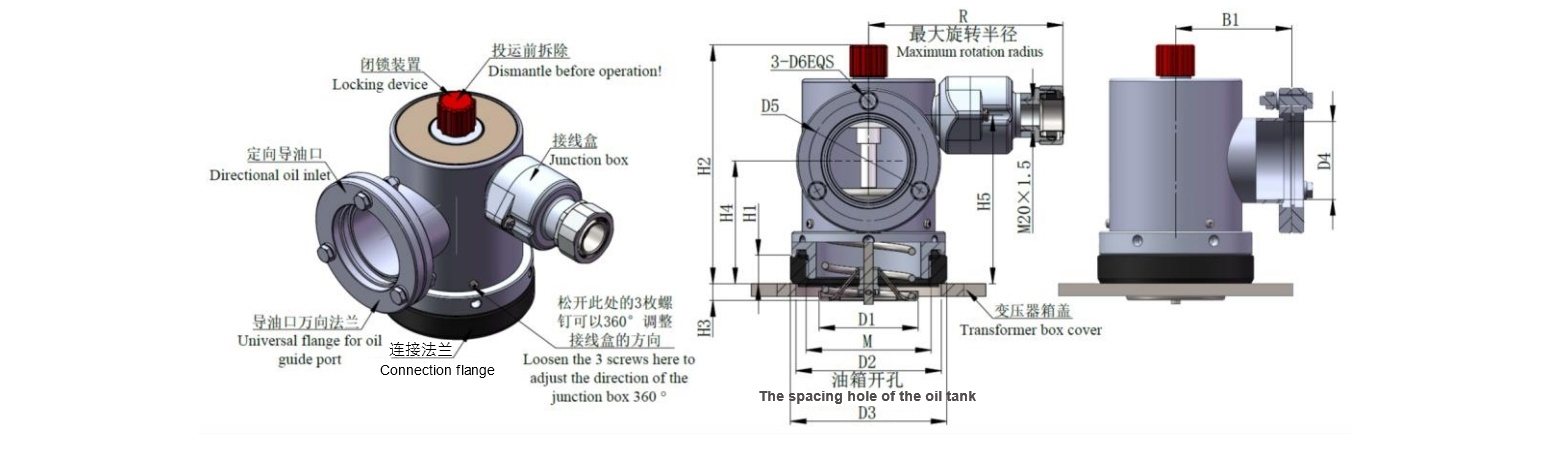

8. 口径为 25D、50D 压力释放阀（螺纹连接，带定向喷油，带电气信号，水平出线，带机械报警）见下方图片和表格：





产品型号

口径

D1

D2

D3

D4

D5

D6

B1

R

H1

H2

H3

H4

H5

M

定向口螺栓数量×规格

YSF9-XX/ 25D(S)KJTHB

Φ25

Φ17.5

Φ55/(Φ40)

Φ60

Φ32

Φ55

Φ8

57

117

15

128

11

55

86

M38×2

3×M6-30

YSF9-XX/ 25D(S)KJTHB

Φ25

Φ17.5

Φ55

Φ62

Φ32

Φ55

Φ8

57

117

16

138

11

63

94

M48×3

3×M6-30

YSF9-XX/ 50D(S)KJTHB

Φ50

Φ64

Φ93/(Φ70)

Φ100

Φ50

Φ75

Φ8

75

132

18/(33)

155/(170)

13/(-9)

79/(94)

107/(122)

M80×3

3×M6-35





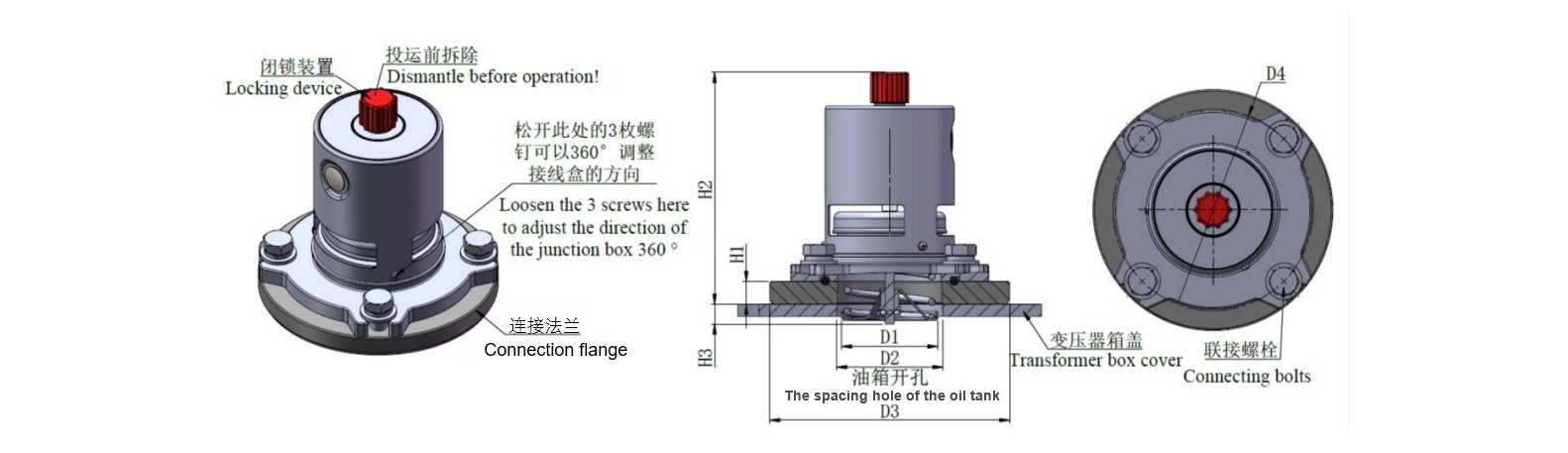

9. 25、50 压力释放阀（螺栓连接，带机械报警型）见下方图片和表格：





产品型号	口径	D1	D2	D3	D4	H1	H2	H3	连接螺栓
YSF9(/4)-XX/25(S)KJTHB	Φ25	Φ17.5	Φ60	Φ108	Φ90	14	140	5	3-M10×20
YSF9(/4)-XX/50(S)KJTHB	Φ50	Φ64	Φ70	Φ158	Φ130	15	162	12	4-M12×25

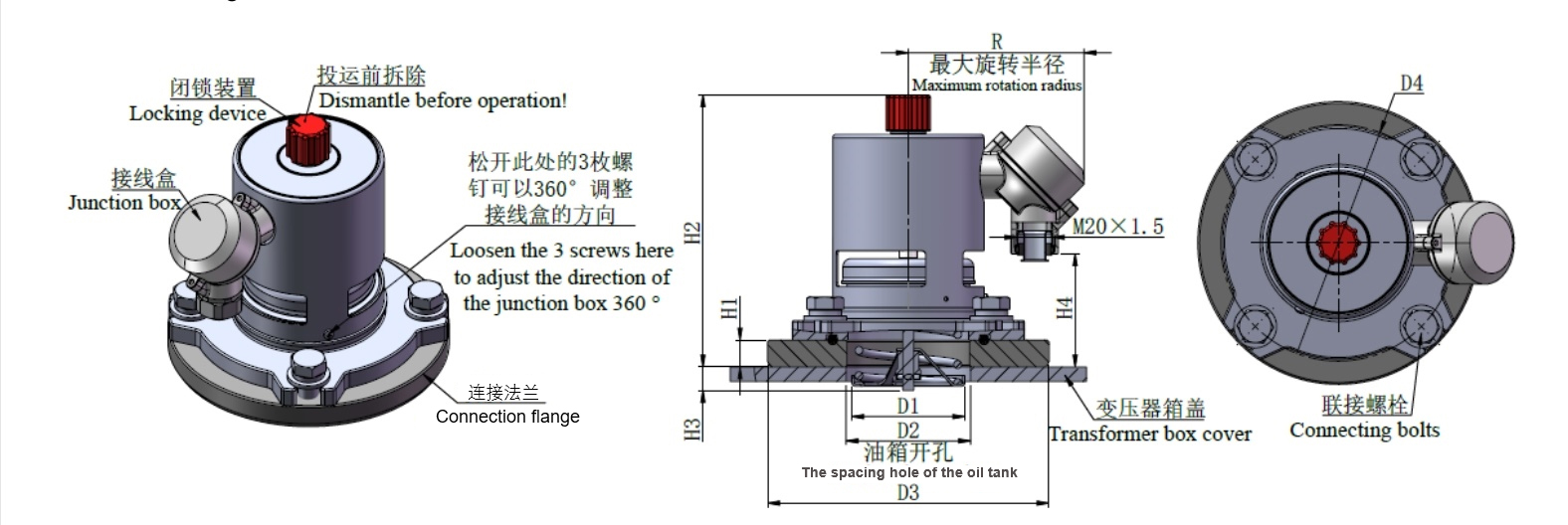

10. 25K、50K 压力释放阀（螺栓连接，带电气信号，竖直出线，带机械报警）见下方图片和表格：





产品型号	口径	D1	D2	D3	D4	H1	H2	H3	H4	R	连接螺栓
YSF9(/4)-XX/25(S)KJTHB	Φ25	Φ17.5	Φ60	Φ108	Φ90	14	140	5	95	48	3-M10×20
YSF9(/4)-XX/50(S)KJTHB	Φ50	Φ64	Φ70	Φ158	Φ130	15	162	12	115	60	4-M12×25





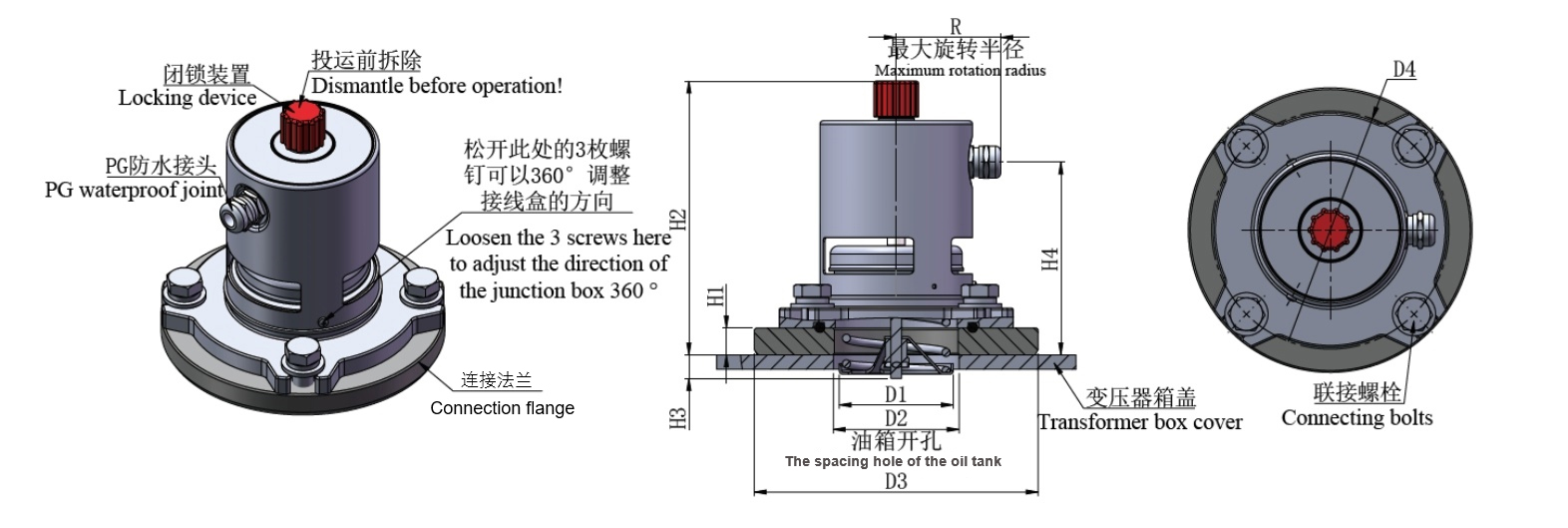

11. 25K、50K 压力释放阀（螺栓连接，带电气信号，PG 防水接头，带机械报警）见下方图片和表格：





产品型号	口径	D1	D2	D3	D4	H1	H2	H3	H4	R	连接螺栓
YSF9(/4)-XX/25(S)KJTHB	Φ25	Φ17.5	Φ60	Φ108	Φ90	14	140	5	30	85	3-M10×20
YSF9(/4)-XX/50(S)KJTHB	Φ50	Φ64	Φ70	Φ158	Φ130	15	162	12	58	100	4-M12×25





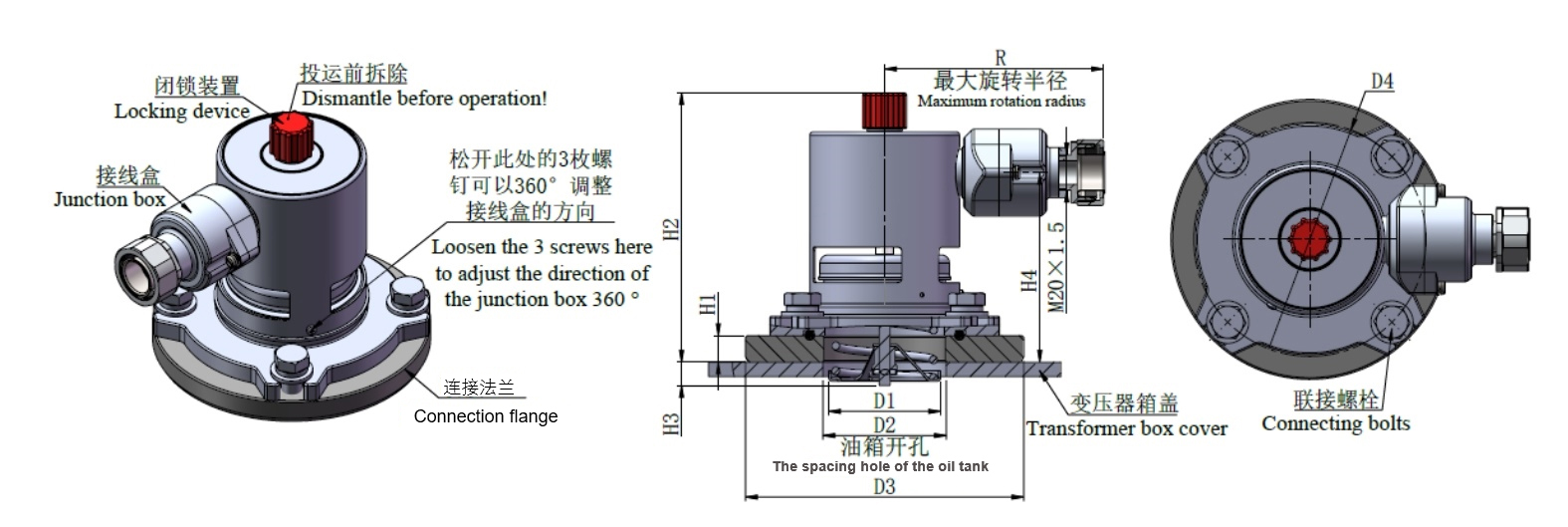

12. 25K、50K 压力释放阀（螺栓连接，带电气信号，水平出线，带机械报警）见下方图片和表格：





产品型号	口径	D1	D2	D3	D4	H1	H2	H3	H4	R	连接螺栓
YSF9(/4)-XX/25(S)KJTHB	Φ25	Φ17.5	Φ60	Φ108	Φ90	14	140	5	95	117	3-M10×20
YSF9(/4)-XX/50(S)KJTHB	Φ50	Φ64	Φ70	Φ158	Φ130	15	162	12	115	132	4-M12×25





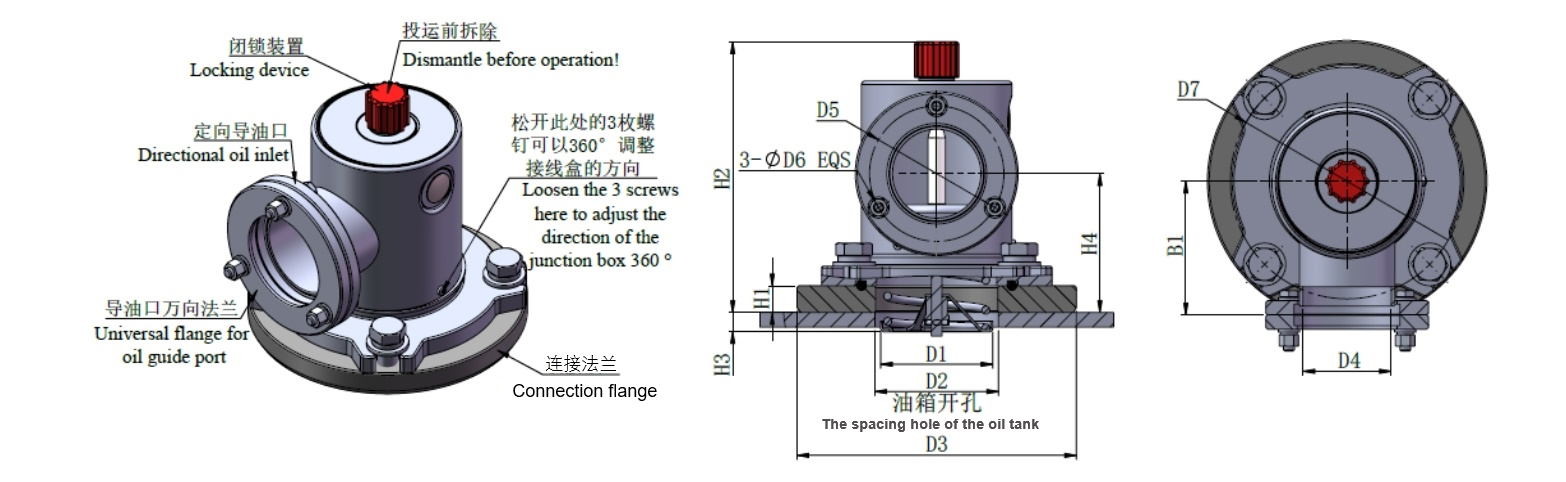

13. 25DK、50DK 压力释放阀（螺栓连接，带定向喷油,带机械报警型）见下方图片和表格：





产品型号

口径

D1

D2

D3

D4

D5

D6

D7

H1

H2

H3

H4

B1

连接螺栓

定向口螺栓数量×规格

YSF9(/8)-XX/25D (S)KJTHB

Φ25

Φ17.5

Φ60

Φ108

Φ32

Φ55

Φ8

Φ90

14

140

5

68

57

3-M10×20

3×M6-30

YSF9(/8)-XX/50D (S)KJTHB

Φ50

Φ64

Φ70

Φ158

Φ50

Φ75

Φ8

Φ130

15

162

12

85

75

4-M12×25

3×M6-35





14. 25DK、50DK 压力释放阀（螺栓连接，带定向喷油, 带电气信号，竖直出线，带机械报警）见下方图片和表格：





产品型号

口径

D1

D2

D3

D4

D5

D6

D7

H1

H2

H3

H4

H5

B1

R

连接螺栓

定向口螺栓数量×规格

YSF9(/8)-XX/25D (S)KJTHB

Φ25

Φ17.5

Φ60

Φ108

Φ32

Φ55

Φ8

Φ90

14

140

5

68

30

57

85

3-M10×20

3×M6-30

YSF9(/8)-XX/50D (S)KJTHB

Φ50

Φ64

Φ70

Φ158

Φ50

Φ75

Φ8

Φ130

15

162

12

85

58

75

100

4-M12×25

3×M6-35





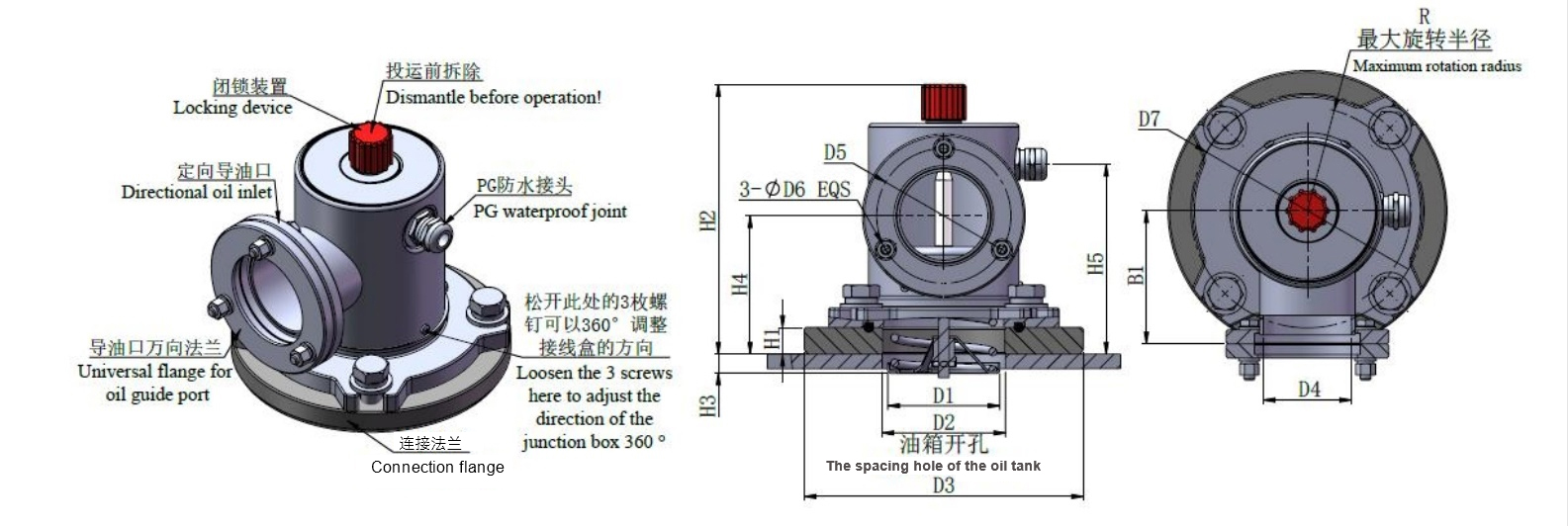

15. 25DK、50DK 压力释放阀（螺栓连接，带定向喷油, 带电气信号，PG 防水接头，带机械报警）见下方图片和表格：





产品型号

口径

D1

D2

D3

D4

D5

D6

D7

H1

H2

H3

H4

H5

B1

R

连接螺栓

定向口螺栓数量×规格

YSF9(/8)-XX/25D (S)KJTHB

Φ25

Φ17.5

Φ60

Φ108

Φ32

Φ55

Φ8

Φ90

14

140

5

68

95

57

48

3-M10×20

3×M6-30

YSF9(/8)-XX/50D (S)KJTHB

Φ50

Φ64

Φ70

Φ158

Φ50

Φ75

Φ8

Φ130

15

162

12

85

115

75

60

4-M12×25

3×M6-35





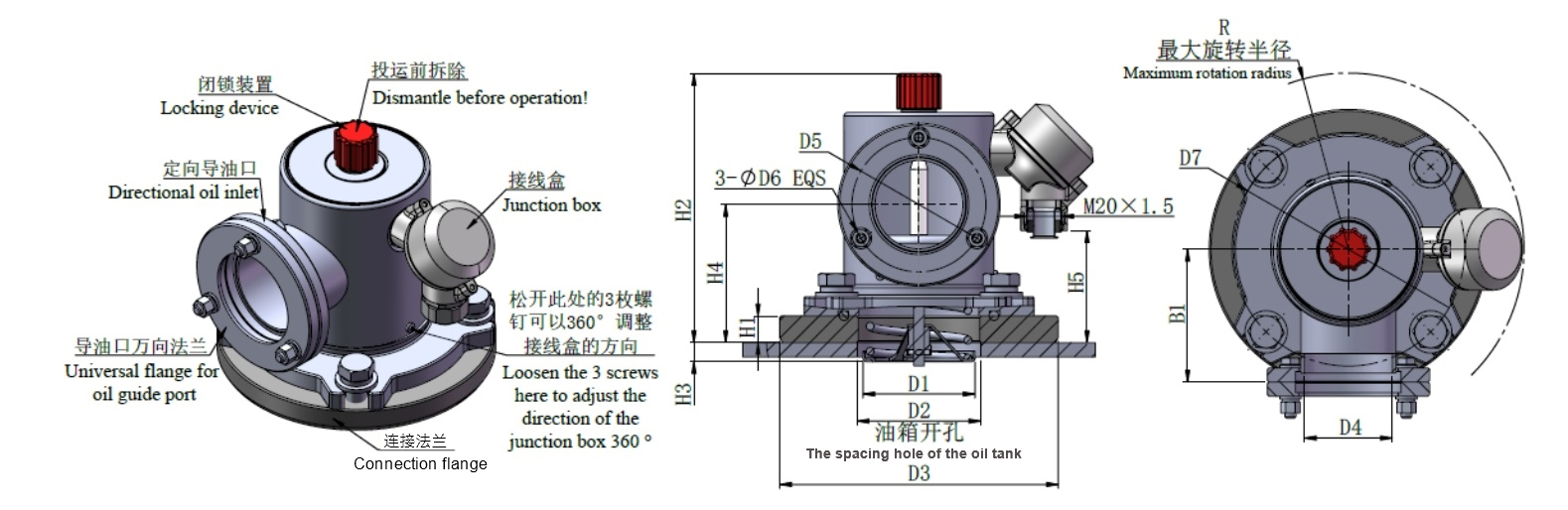

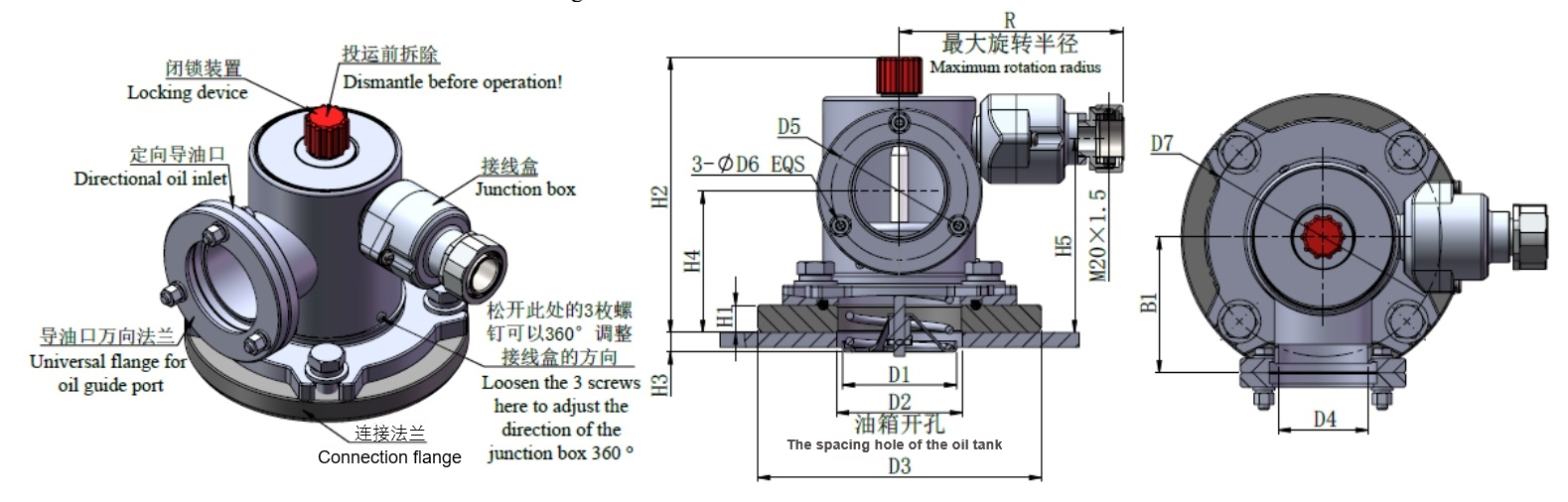

16. 25DK、50DK 压力释放阀（螺栓连接，带定向喷油, 带电气信号，水平出线，带机械报警）见下方图片和表格：





产品型号

口径

D1

D2

D3

D4

D5

D6

D7

H1

H2

H3

H4

H5

B1

R

连接螺栓

定向口螺栓数量×规格

YSF9(/8)-XX/25D (S)KJTHB

Φ25

Φ17.5

Φ60

Φ108

Φ32

Φ55

Φ8

Φ90

14

140

5

68

95

57

117

3-M10×20

3×M6-30

YSF9(/8)-XX/50D (S)KJTHB

Φ50

Φ64

Φ70

Φ158

Φ50

Φ75

Φ8

Φ130

15

162

12

85

115

75

132

4-M12×25

3×M6-35



本产品提供多种颜色选择，具体描述如下：



色卡编号	颜色	可选性
RAL7038	玛瑙灰	默认
RAL7042	交通灰	可选
RAL7035	浅灰色	可选





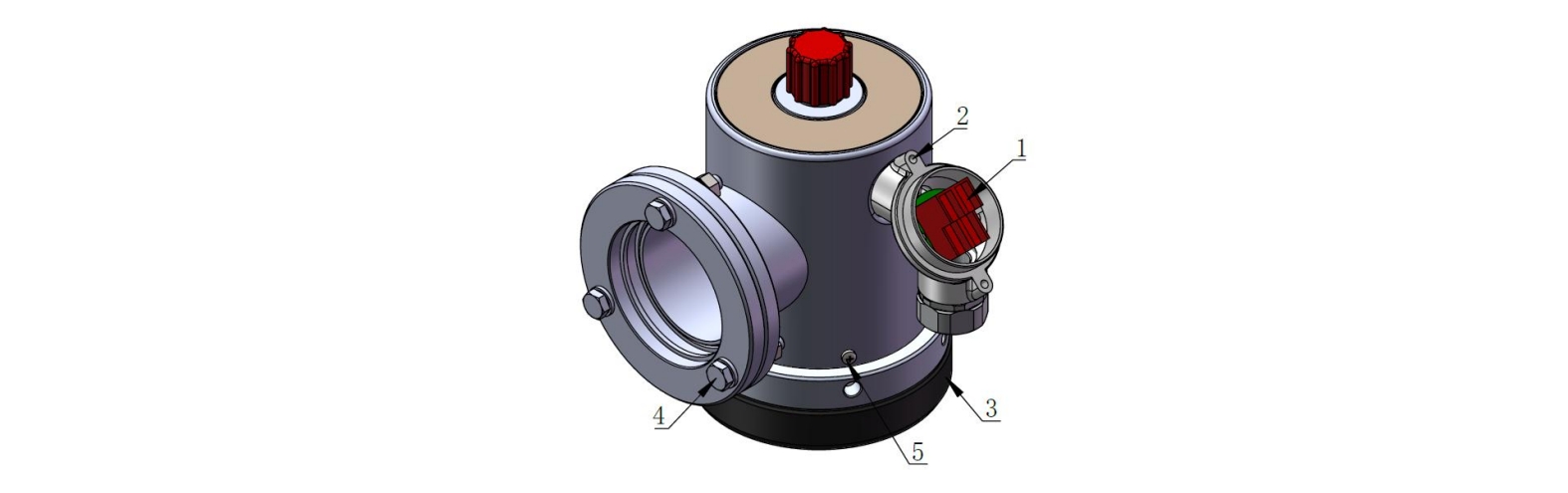

扭矩参考表



序号	装配位置		螺纹规格	推荐扭矩	装配工具规格		备注
1	接线端子		M3	0.5～1Nm		PH2	建议手动安装
2	接线盒盖		M4	1.5～2Nm		PH2	建议手动安装
3	法兰安装 孔	Ф25 螺纹连接	M38×2	60±3Nm
		Ф25 螺纹连接	M48×3	70±3Nm
		Ф50 螺纹连接	M80×3	90±3Nm
		Ф25 螺栓连接	M10 螺栓	18～22Nm		17mm
		Ф50 螺栓连接	M12 螺栓	35～40Nm		19mm
4	定向导油口		M10	6～8Nm		10mm
5	电气罩		M3	0.5～1Nm		PH2	建议手动安装
