YZF-90系列指针式油位计
YZF-90 系列指針式油位計

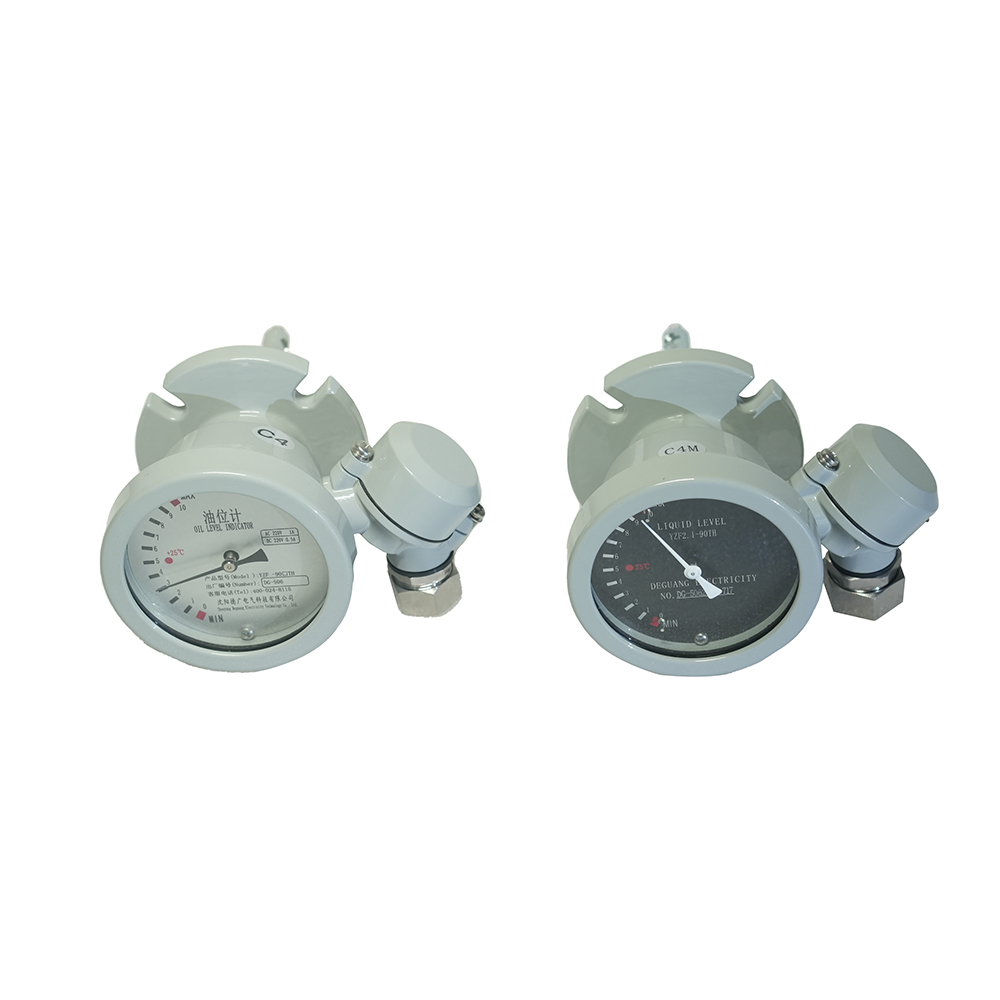

YZF型变压器用指针式油位计(简称油位计)是变压器储油柜的油位测试装置。其主要结构包括:浮球部分,传动部分,磁偶合器,指示部分,报警部分。浮球部分将油位高低通过传动部分与磁偶合器带动指示部分,最后通过指针在度盘上指示出油位的高低,并在最低油位和最高油位时发出报警信号,起到远距离监控的目的。
YZF 型變壓器用指針式油位計(簡稱油位計)是變壓器儲油櫃的油位偵測裝置。其主要結構包含:浮球組件、傳動組件、磁耦合器、指示組件及警報組件。浮球組件將油位高低透過傳動組件與磁耦合器帶動指示組件,最後藉由指針在刻度盤上顯示油位高低,並於最低油位與最高油位時發出警報訊號,達到遠端監控之目的。
1. 环境温度:-30℃~+70℃(可根据用户需求定制最高可支持 -45℃~+70℃),工作环境要求:-30℃~+115℃(可根据用户需求定制最高可支持-45℃~+115℃)。
2. 相对湿度:当空气温度为 20℃时,相对湿度不大于 95%。
3. 油温不高于 115℃。
4. 无剧烈振动和颠簸的场所。
5. 指示误差:小于全盘的 2.5%。
6. 长期稳定性:不小于 10000 次。
7. 密封性能:245KPa,20min 无渗漏。
8. 防护等级:IP55(可根据用户需求定制),适用范围:海拔 0~4000m。
9. 开关容量:AC 220V 5A, DC 220V 0.5A。
10. 工频耐压:常开接点 2000V/min,常闭接点或单刀双掷接点:相间 1000V/min,对地 2000V/min。
11.绝缘性能:常开接点 2500V,500MΩ,常闭接点或单刀双掷接点:相间 1000V,500MΩ,对地 2500V,500MΩ。
1.環境溫度:-30℃~+70℃(可根據用戶需求定制最高可支持-45℃~+70℃),工作環境要求:-30℃~+115℃(可根據用戶需求定制最高可支持-45℃~+115℃)。
2.相對濕度:當空氣溫度為20℃時,相對濕度不大於95%。
3.油溫不高於115℃。
4.無劇烈振動和顛簸的場所。
5.訓示誤差:小於全盤的2.5%。
6.長期穩定性:不小於10000次。
7.密封性能:245KPa,20min無滲漏。
8.防護等級:IP55(可根據用戶需求定制),適用範圍:海拔0~4000m。
9.開關容量:AC 220V 5A,DC 220V 0.5A。
10.工頻耐壓:常開接點2000V/min,常閉接點或單刀雙擲接點:相間1000V/min,對地2000V/min。
11.絕緣效能:常開接點2500V,500MΩ,常閉接點或單刀雙擲接點:相間1000V,500MΩ,對地2500V,500MΩ。

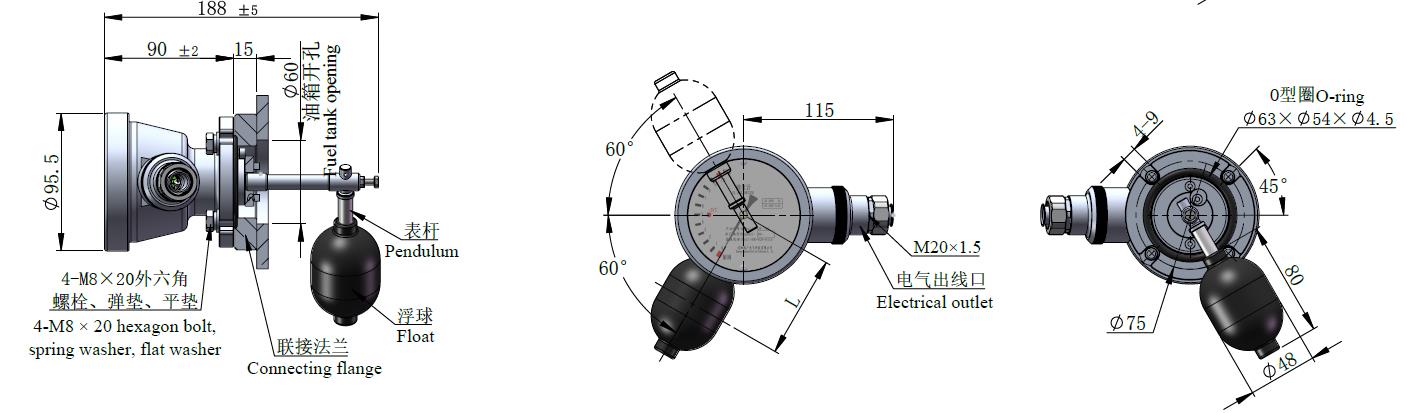

YZF-90 油位计竖直出线Ⅰ型

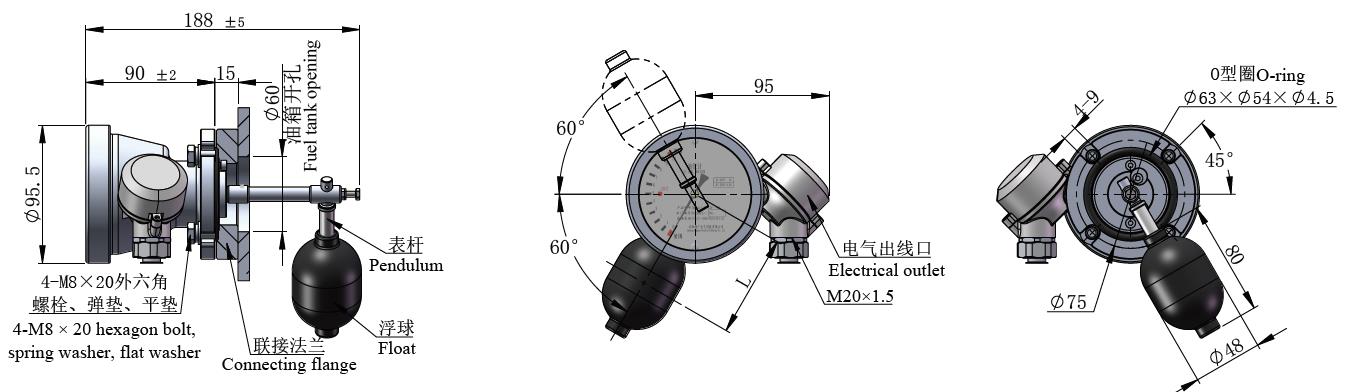

YZF-90 油位计竖直出线Ⅱ型

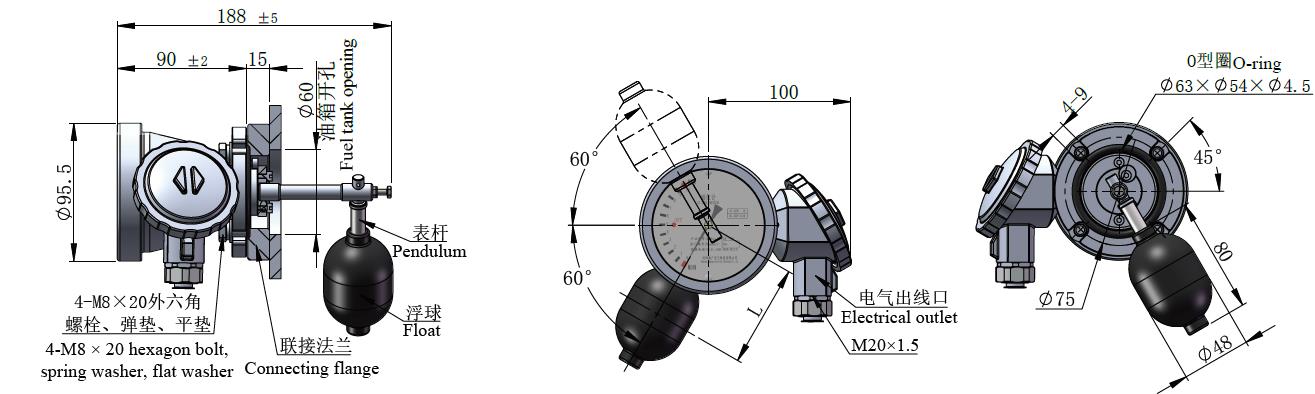

YZF-90 油位计水平出线型
本产品提供多种颜色选择,具体描述如下:
| 色卡编号 | 颜色 | 可选性 |
| RAL7038 | 玛瑙灰 | 默认 |
| RAL7042 | 交通灰 | 可选 |
| RAL7035 | 浅灰色 | 可选 |

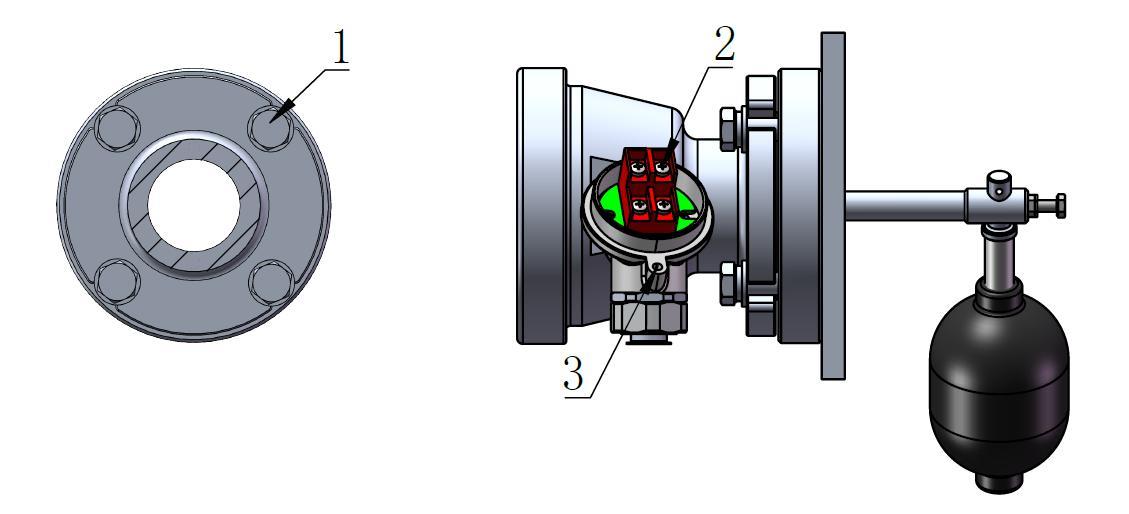

扭矩参考表
| 序号 | 装配位置 | 螺纹规格 | 推荐扭矩 | 装配工具规格 | 备注 | |
| 1 | 法兰安装孔 | M8 螺栓 | 11~14Nm | ![]() |
13mm | |
| 2 | 接线端子 | M3 | 0.5~1Nm | ![]() |
PH2 | 建议手动安装 |
| 3 | 接线盒盖 | M4 | 1.5~2Nm | ![]() |
PH2 | 建议手动安装 |
