美标阀门

美標閥門

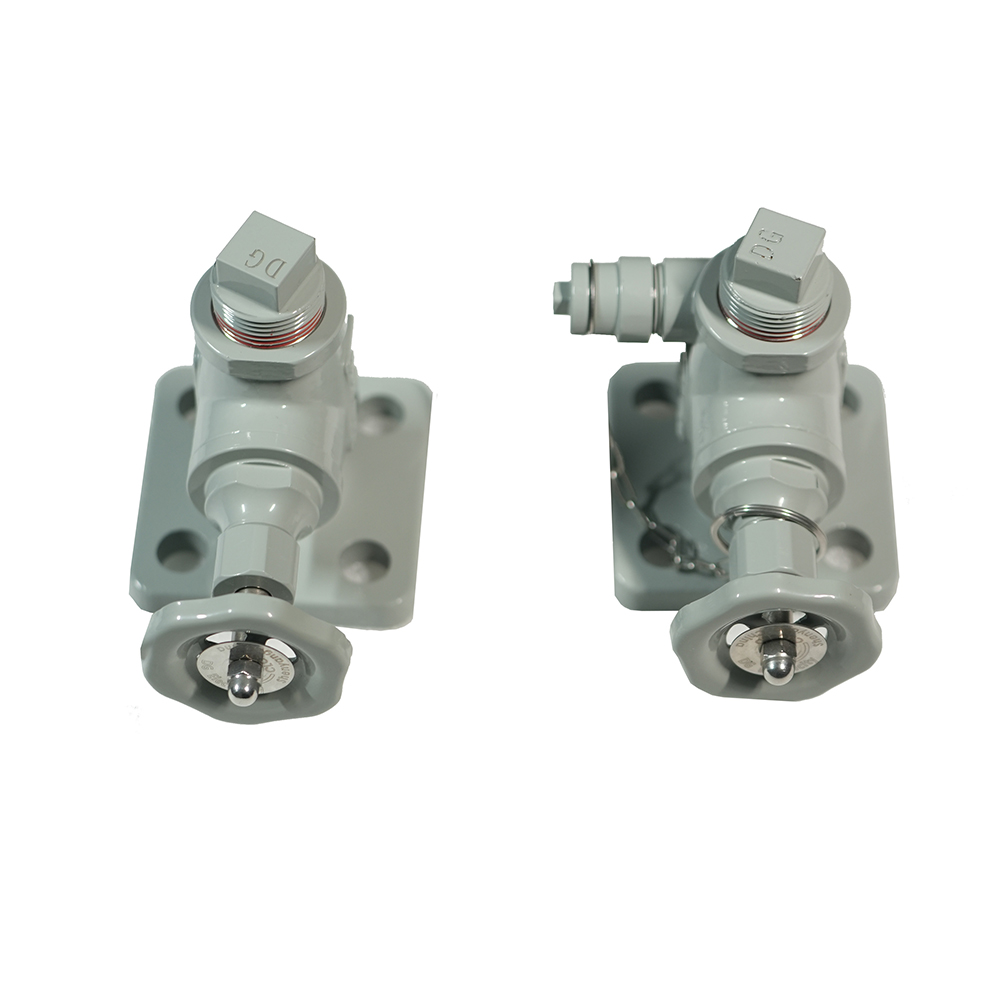

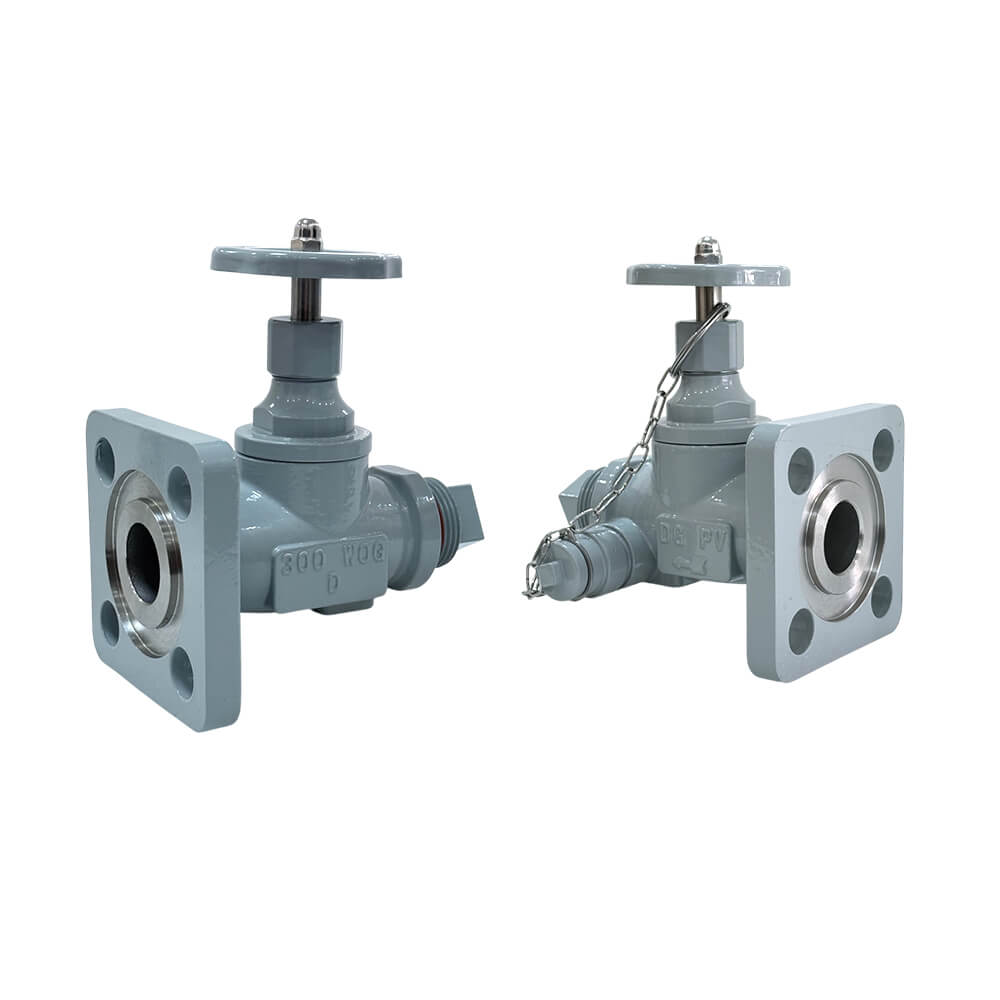

变压器用美标阀门设计用于从油浸式变压器的油箱中取样、填充或排放变压器油。阀门有带取油样阀、不带取样阀两种配置。阀体为不锈钢材质，该阀门设计紧凑，操作简便，密封性能可靠。

變壓器用美標閥門設計用於從油浸式變壓器的油箱中取樣、填充或排放變壓器油。閥門有帶取油樣閥、不帶取樣閥兩種配置。閥體為不鏽鋼材質，該閥門設計緊湊，操作簡便，密封性能可靠。

1. 箭头方向应指向变压器油排出方向。

2. 环境要求：-45℃～+70℃; 工作环境要求：-45℃～+110℃。

3. 能承受气压 0.4MPA，20min 内不渗漏。

4. 压力等级：300 lb. WOG。

5. 手轮右旋为关阀,左旋为开通。

1. 箭頭方向應指向變壓器油排出方向。

2. 環境要求：-45℃～+70℃；工作環境要求：-45℃～+110℃。

3. 能承受氣壓 0.4MPA，20min 內不滲漏。

4. 壓力等級：300 lb. WOG。

5. 手輪右旋為關閥，左旋為開通。

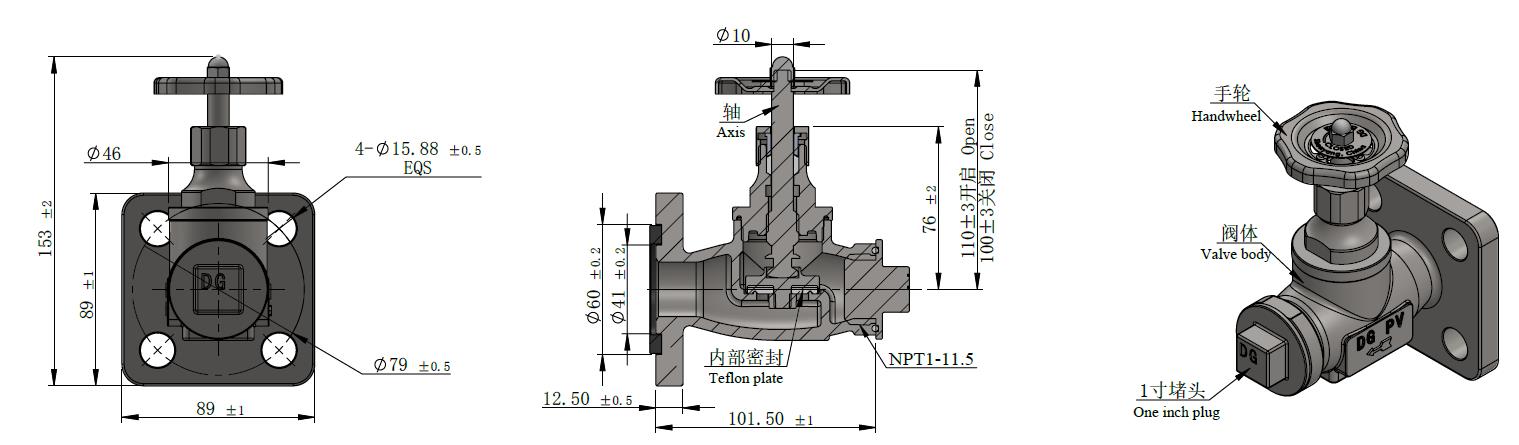

美标阀门外形尺寸图

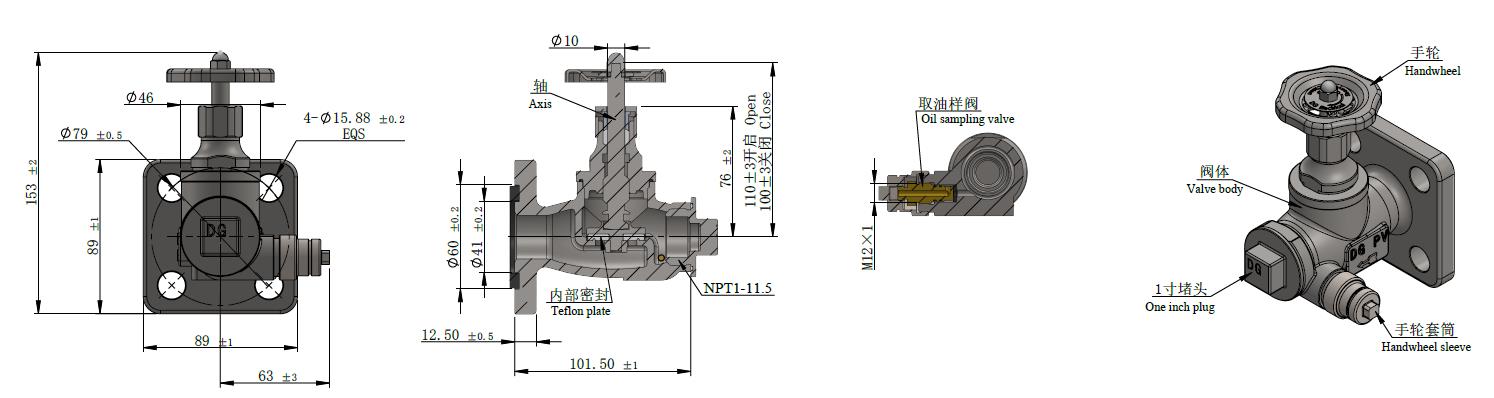

美标阀门（带取油样阀）外形尺寸图

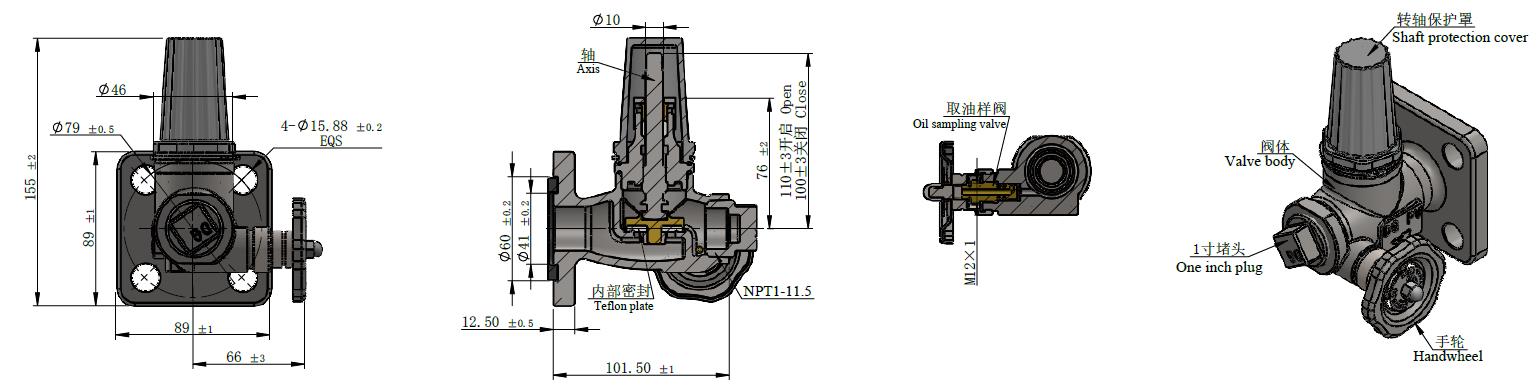

美标阀门（带取油样阀）（带保护罩）外形尺寸图

本产品提供多种颜色选择，具体描述如下：

色卡编号	颜色	可选性
RAL7038	玛瑙灰	默认
RAL7042	交通灰	可选
RAL7035	浅灰色	可选

扭矩参考表

序号	装配位置	螺纹规格	推荐扭矩	装配工具规格		备注
1	轴	Tr15×3	18～22 Nm			建议手动安装
2	一寸堵头	NPT1-11.5	≤10 Nm		22mm
3	法兰安装孔	M12 螺栓	35～40Nm		19mm
